Um Ihre Anlage zu automatisieren, ist es unerlässlich ein gut funktionierendes Rückmeldesystem zu installieren.

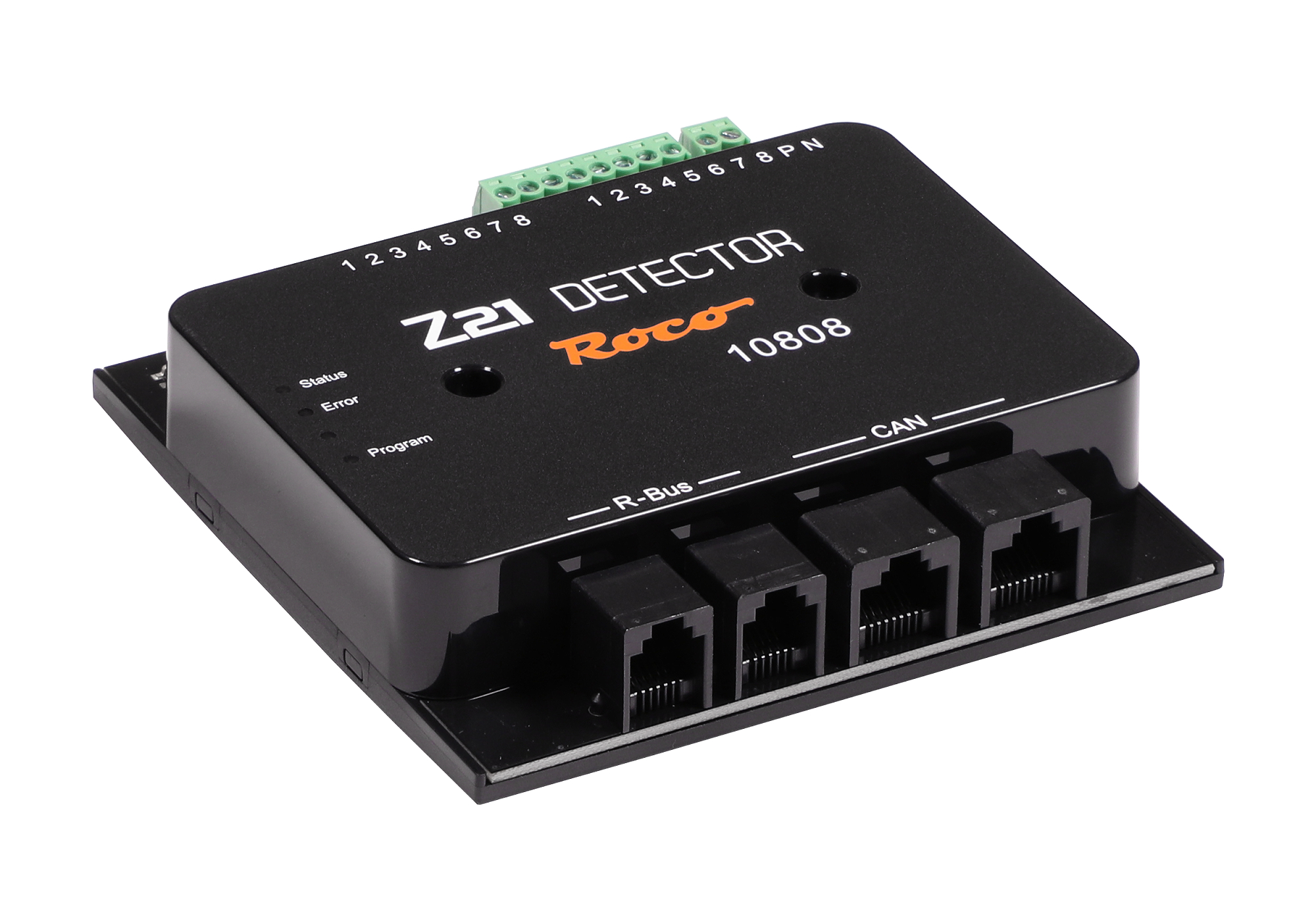

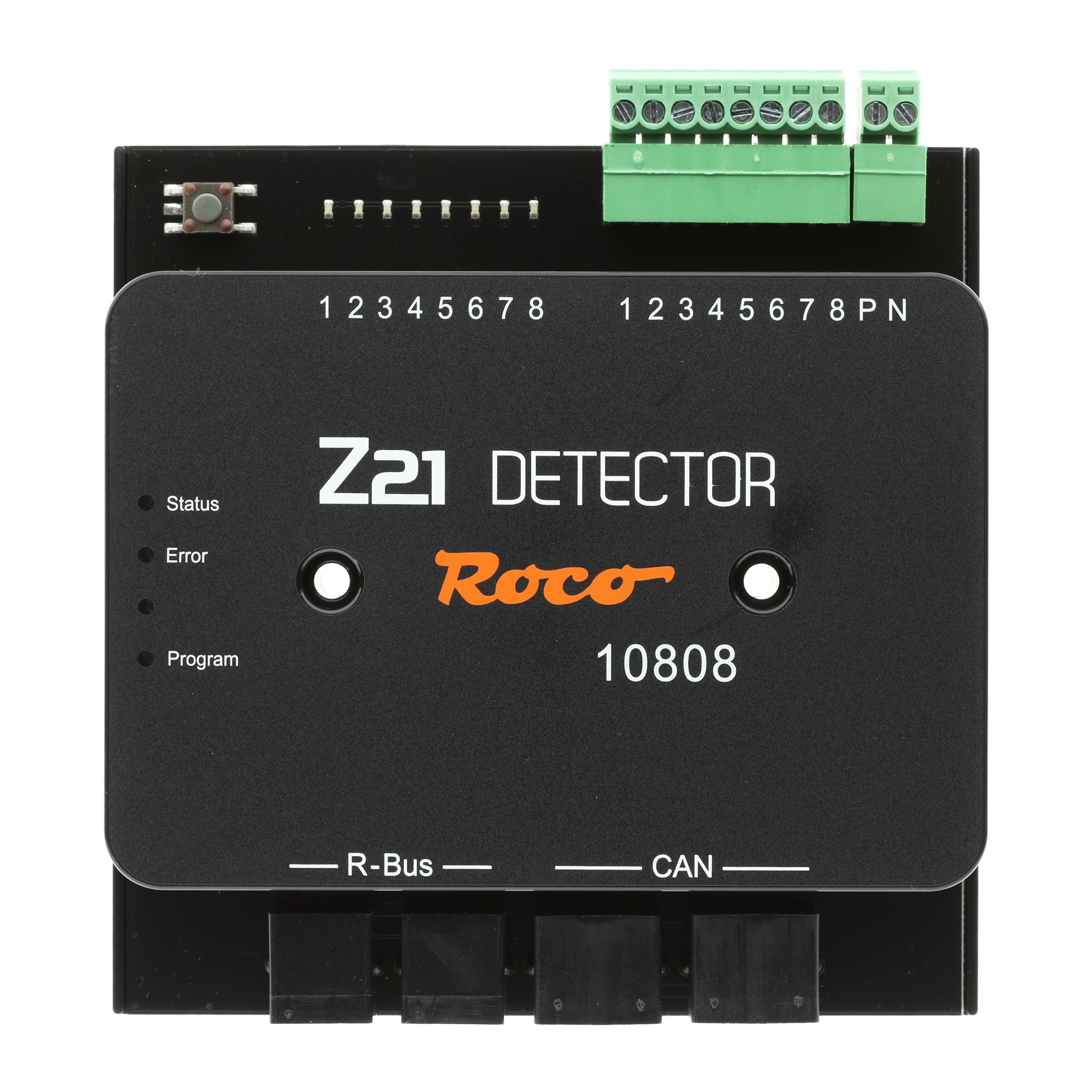

Die Hauptfunktion des Z21® DETECTORs ist die Belegtmeldung mittels Stromüberwachung von 8 Gleisabschnitten. Diese Grundfunktion ist über R-BUS und CAN möglich. Somit kann der 10808 sowohl an der schwarzen Z21®, als auch an der weißen z21® und der z21®start verwendet werden.
Mit dem integrierten Programmiertaster kann auf einfache Art und Weise die Adresse des Belegtmelders eingestellt werden. Der Zustand jedes Eingangs wird über eine eigene Status-LED angezeigt.
Der CAN-BUS der schwarzen Z21® bietet noch mehr:
• Lokidentifikation mittels RailCom®-Local-Detector auf jedem der 8 Eingänge, und das zur gleichen Zeit. Somit weiß man immer, welche Lok sich im jeweiligen Abschnitt befindet.
• Der RailCom®-Local-Detector ermöglicht über CAN auch das POM-Lesen in Booster-Abschnitten, in denen zwar eine RailCom-Lücke erzeugt wird, aber sich im Booster selber kein RailCom®-Global-Detector befindet. Das ist zum Beispiel beim Z21 light BOOSTER der Fall.
• Eine komfortable Konfiguration von Ansprechverhalten, Stromschwellen, RailCom®-Einstellungen sowie Adresse kann über das Z21 Maintenance Tool vorgenommen werden.
• Das Firmware-Update für zukünftige Features ist ebenfalls über das Z21 Maintenance Tool einfach und komfortabel möglich.
Lieferumfang:
• Z21 DETECTOR
• R-BUS-Kabel
• CAN-BUS-Kabel
• 2-pol Steckklemme für den Gleisanschluss
• 8-pol Steckklemme für die Belegtmeldereingänge
RailCom ist ein eingetragenes Warenzeichen der Lenz Elektronik GmbH, Gießen.
| Technische Details | |
| Eingangsspannung | 12 - 24 V DCC oder MM |
| Eingangsstrom | 4,1 A max. |
| Eigenverbrauch am CAN- bzw. R-BUS | 0,25 W |
| Eigenverbrauch am Gleiseingang | 0,65 W |
| Ausgangsleistung pro Kanal | 3 A |
| Digitalsystem | DCC und/oder Motorola |
| Belegtmeldung | 8 x Strommessung und RailCom® |
| Dimensionen L x B x H | 104 mm x 104 mm x 25 mm |
